汉阳大鑫龙港城的电梯监控布线和安装方式介绍

发布日期:2015-11-07 11:02:22阅读次数:字号:

基本情况

客梯10部,32层高,有-1层

货梯6部,4层

布线方式:超五类网线布线方式

材料准备:电梯专用超五类网线  大号扎带 六角线卡

布线方案:电梯井底部到中部布线,网线从16层出至弱电井交汇,接入局域网

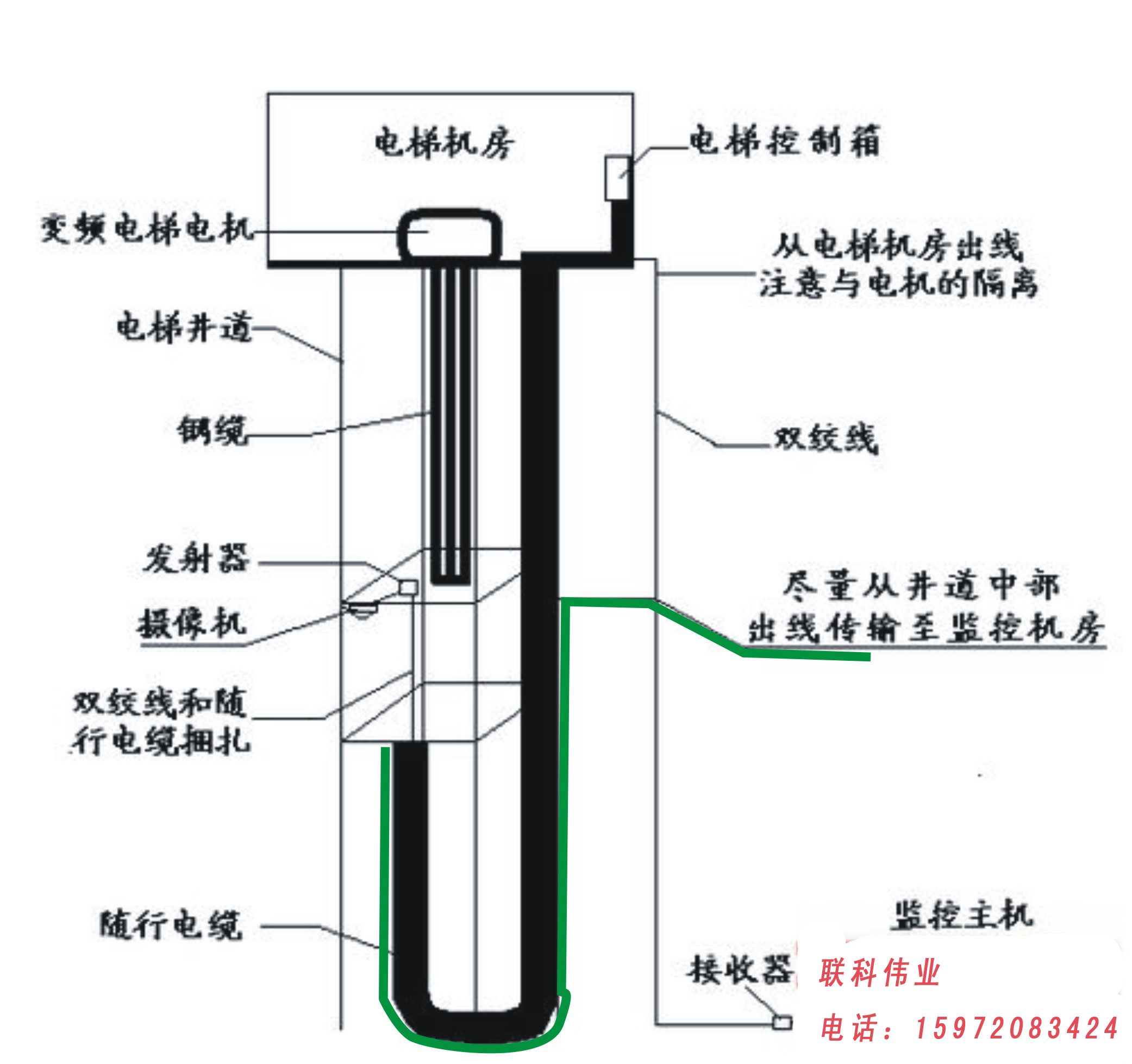

布线方案图:绿线部分为布线方案

  电梯线缆走出电梯井的位置选择:考虑到只有一半电缆是随行运动的,另一半只是固定延伸连接,不运动,称为"不动电缆";这就提供了一种可能:一半随行运动线缆与电梯随行电缆一起捆绑走线;而另一半不动线缆缆可以选择远离电梯随行电缆单独走线的方法,

  所以理想的选择应在井的中部,因为这时井内随行线缆长度,大约只有井深的一半多一点,最短,也是最省线的一种布线方式;但工程上这种出线要求,只能看情况争取,实际工程不一定允许。对于我做过的这个项目是允许这么走线的,而且从电梯井打孔出来直接就到了弱电井,接入局域网

要点交代

1:培训

  Ⅰ、培训的内容就是安全和电梯基本操作方法,最主要的就是安全、安全、安全,重要的事情要强调三遍。

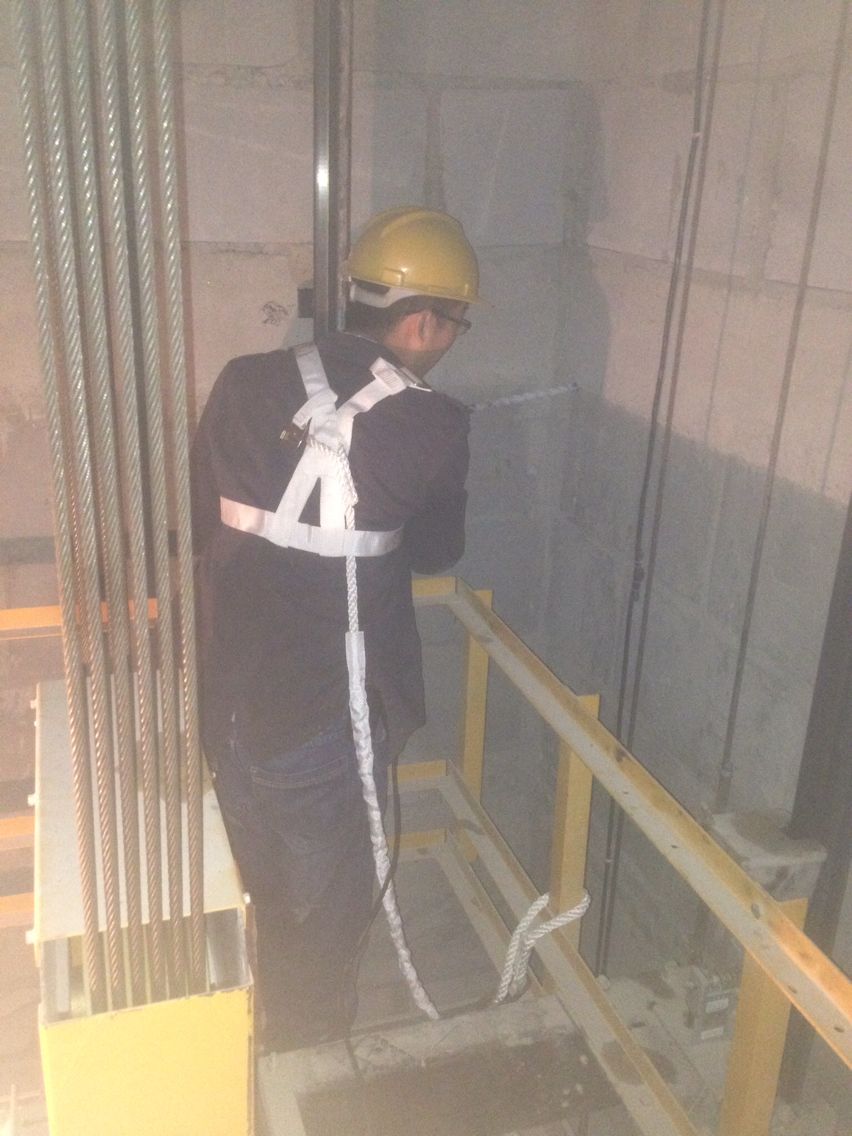

  Ⅱ、 再次强调安全,安全帽和安全带是少不了的,拿到电梯钥匙,打开电梯门,里面都是黑的,即使知道电梯就停在你脚下,也别看都不看一眼一脚直接踏上去了,事故始于麻痹,出了事谁也担待不起,无论是甲方,电梯方,还是施工方,所以施工方一定要安排细心的施工人员,曾经做过的电梯布线的最好,切记,安全、安全、安全。

  Ⅲ、电梯底部施工也是一项相对危险的,需要一个人在轿顶启动,下面绑线,电梯会下降到下面施工人员方便施工的高度,此时若电梯再下,你懂的,所以按下紧急按钮是必要的。

  Ⅳ、好奇害死猫,不是电梯方面的专业人员最好不要去碰那些不了解的设备或开关,不是所有的电梯井都会有信号,如若触碰到回路保护开关,启动电梯保护程序,电梯上不能上,下不能下,而且还爬不出去,就准备留在那过夜吧。

2:电梯线

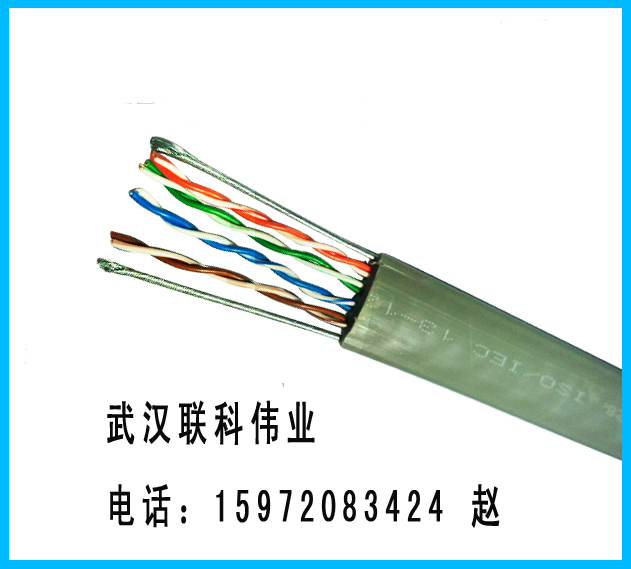

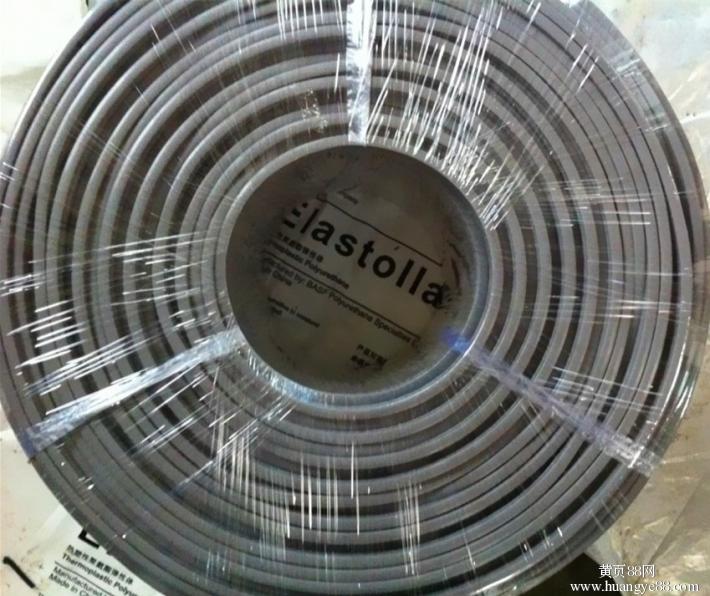

  电梯线我们采用的是电梯专用扁平超五类网线,带两根钢丝的,过去以往采用的都是SYV带屏蔽视频线,强电干扰问题一直是最难搞的问题,现在就不用怎么担心了,数字传输模式本就不受电波干扰,而且网络摄像机的分辨率上线也比模拟的高出许多,同样价格下,网络摄像机清晰度更占优势。

  选择带钢丝的网线,也是考虑到网线跟着电梯随行线缆长期的上下运动,抗拉能力更强,使用寿命相对更长。

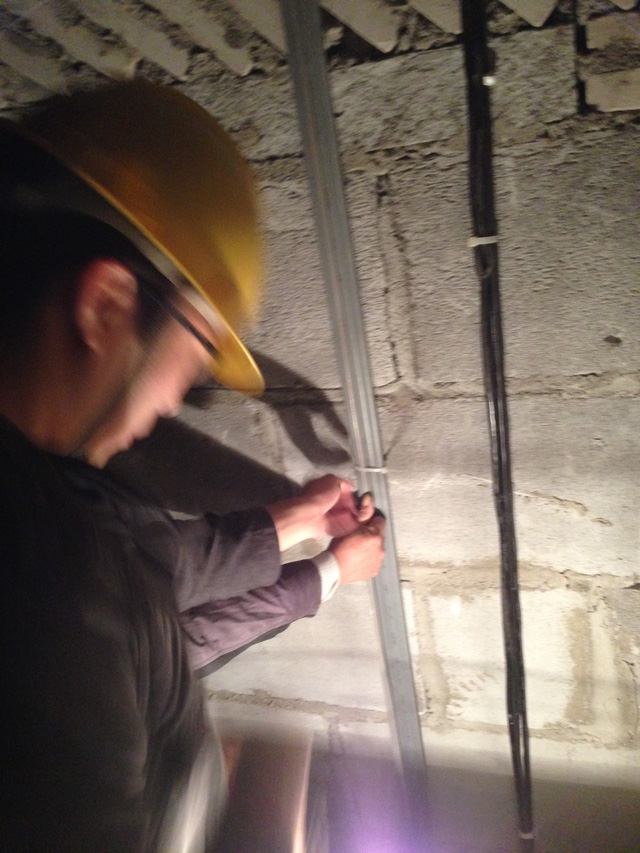

  电梯空间狭小,放过线的都知道,线在拉出来的过程中会扭在一起,随电梯随行线缆慢慢的一起绑的时候就扭成一坨了,总不能扭着绑在随行线缆上吧,别人随行线缆都没扭过,这方便我们也是避免了,扁平化的网线每隔40cm绑一根扎带,从上一个扎带至下一个扎带网线弄平整了再平行的绑在随行电缆上。

  网线弄平整了再绑我们也充分的考虑过,主要的考虑还是扭力,这种扭力在线足够长的时候会很自然的让线扭在一起,绑扎带的密度再大点也可以解决这个问题,但是,扎带有使用年限的,因为质量或是老化而坏掉,而扭力却是一直存在的,如果扭在一起,随着电梯高频度的上下,对线的损害是致命的,所以我们还是尽可能让线处在一种自然垂直状态。

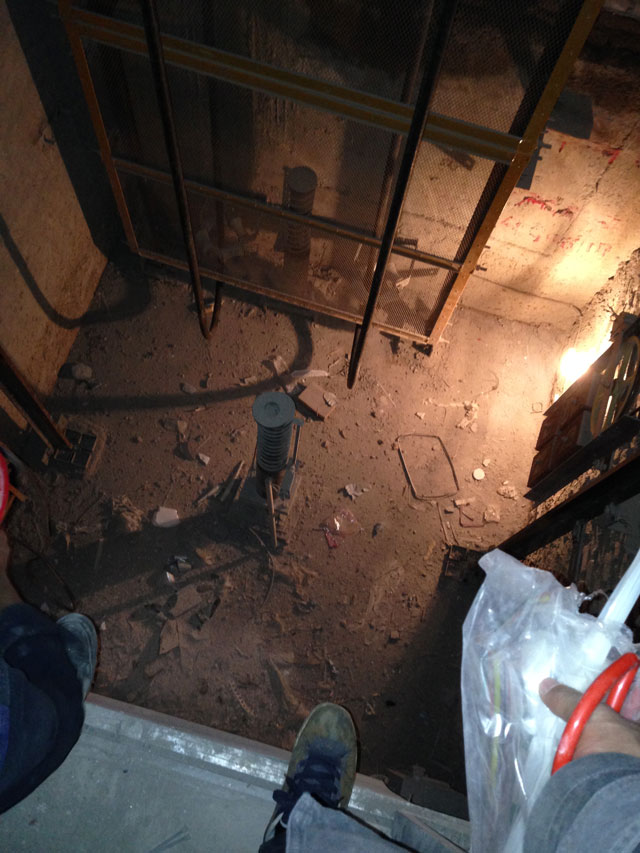

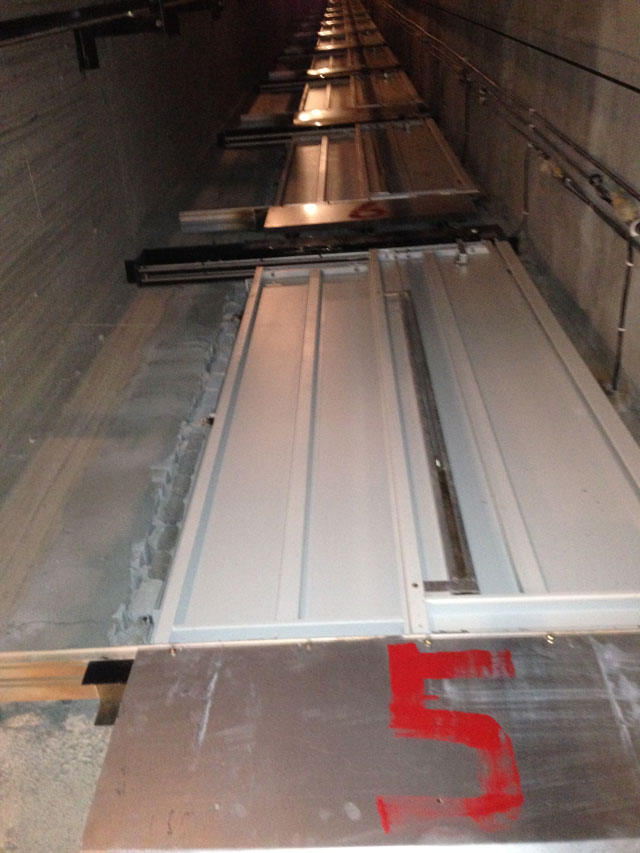

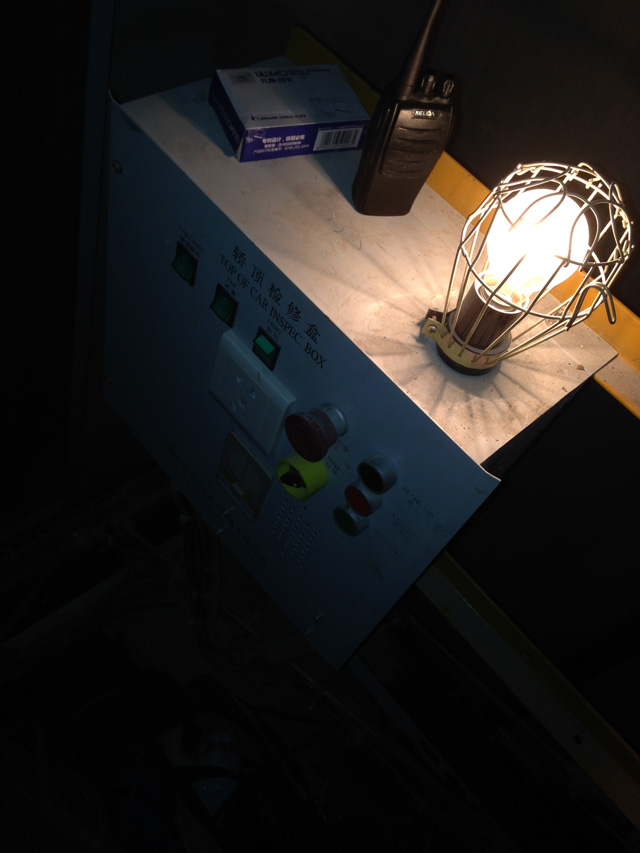

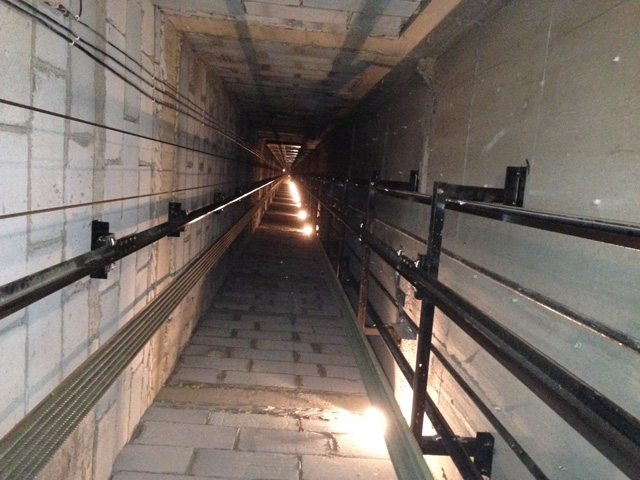

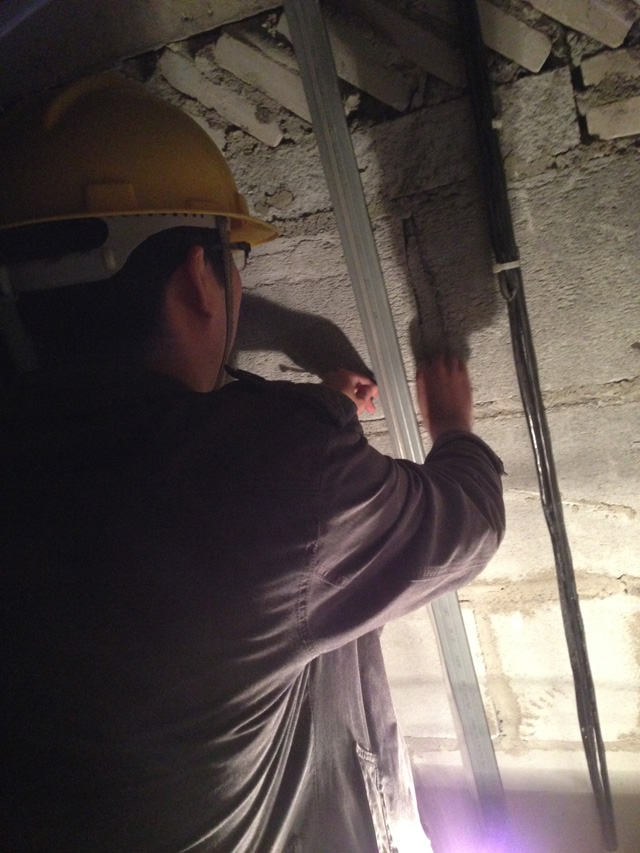

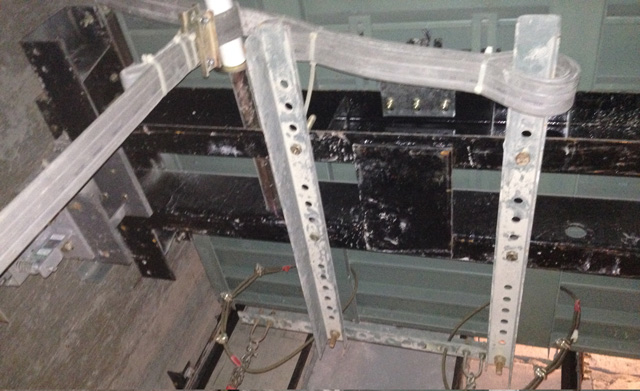

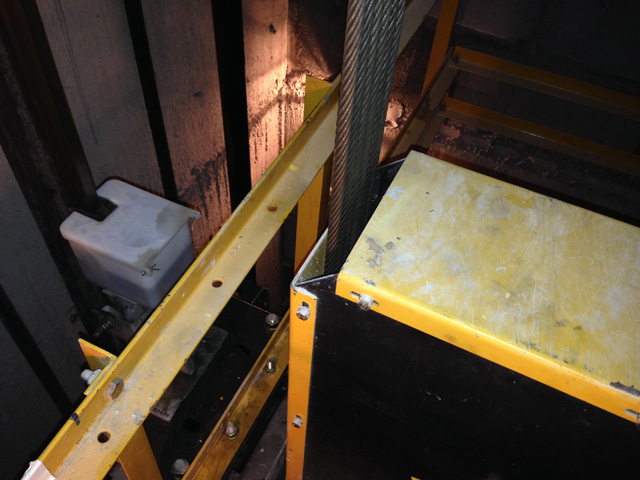

  上几张电梯内部施工图

电梯监控布线有什么不懂的可以提问,相互探讨 15972083424,赵
